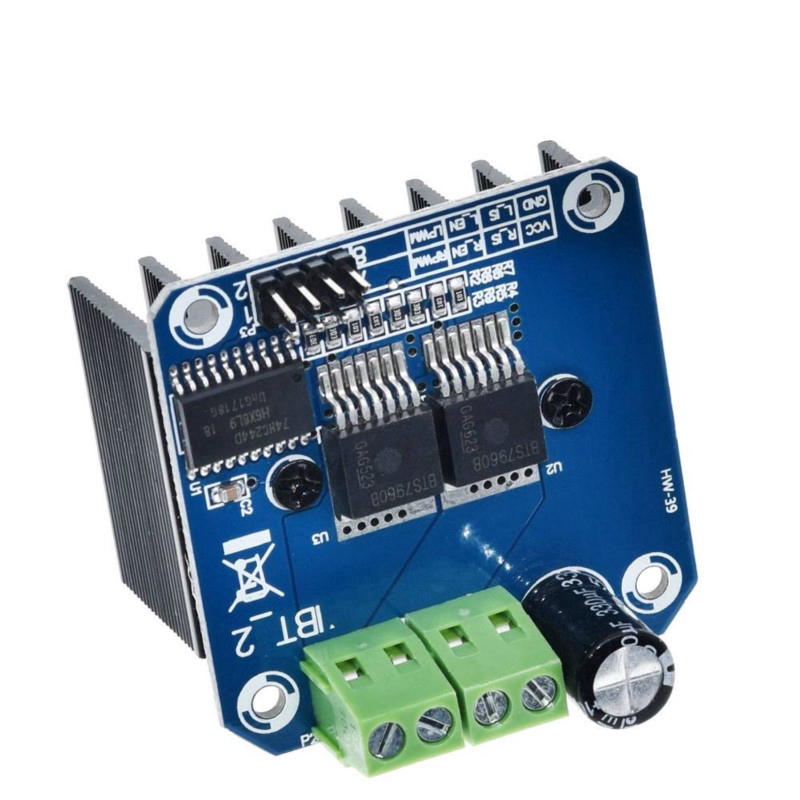

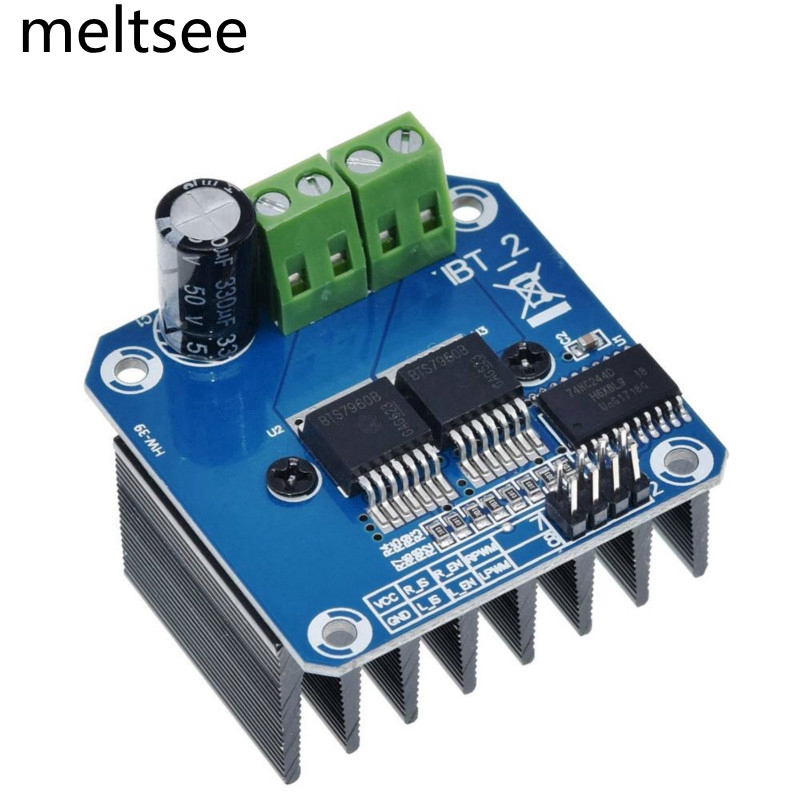

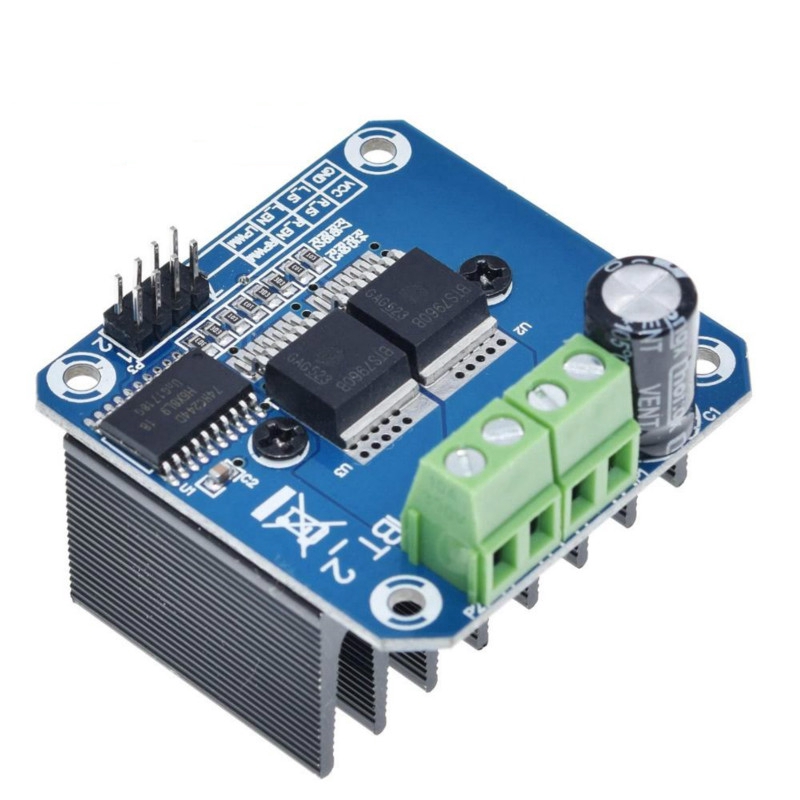

Double BTS7960 43A H-bridge โมดูลมอเตอร์ไดรฟ์พลังงานสูงสําหรับตู้เย็นรถยนต์ 1ชิ้น

Double BTS7960 43A H-bridge High-power smart car Motor drive module ไดรฟ์เครื่องทำความเย็นเซมิคอนดักเตอร์

ภาพรวม:
ไดรเวอร์นี้ใช้ชิป Infineon BTS7960 ที่ประกอบด้วยโมดูลไดรเวอร์ H-bridge แบบไดรฟ์กำลังสูงพร้อมการป้องกันกระแสเกินด้วยความร้อน วงจรไดรเวอร์ H-bridge คู่ BTS7960 พร้อมไดรฟ์ที่แข็งแกร่งและการเบรกแยกไมโครคอนโทรลเลอร์และไดรเวอร์มอเตอร์ได้อย่างมีประสิทธิภาพ! กระแสสูง 43A

คุณสมบัติ:
Double BTS7960 กระแสขนาดใหญ่ (43 A) ไดรเวอร์สะพาน H;
5v แยกด้วย MCU และปกป้อง MCU ได้อย่างมีประสิทธิภาพ
ไฟแสดงสถานะ 5v บนบอร์ด;
ตัวบ่งชี้แรงดันไฟฟ้าของปลายเอาต์พุตของไดรเวอร์มอเตอร์

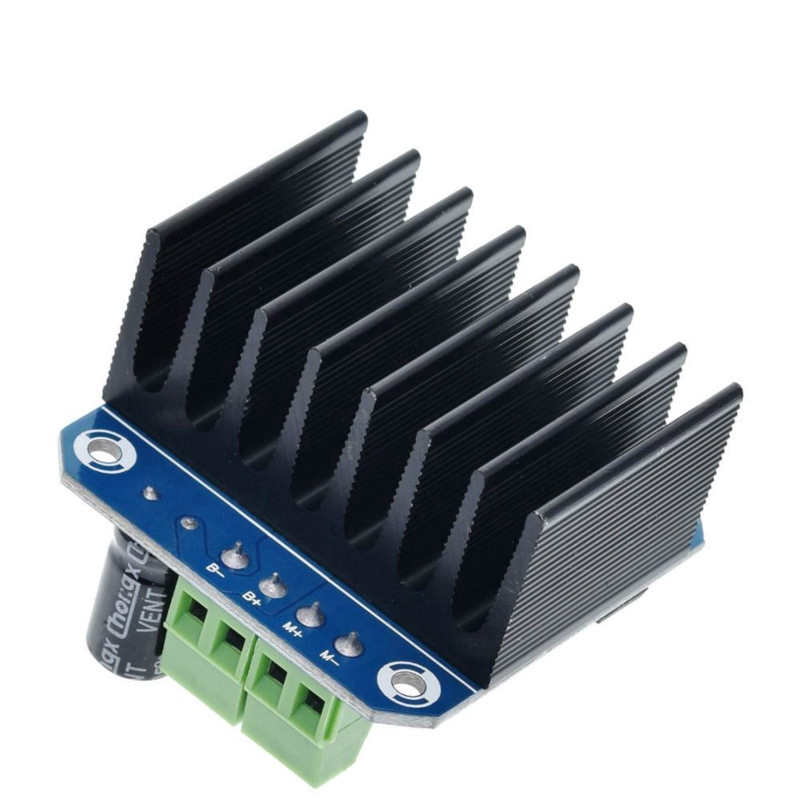

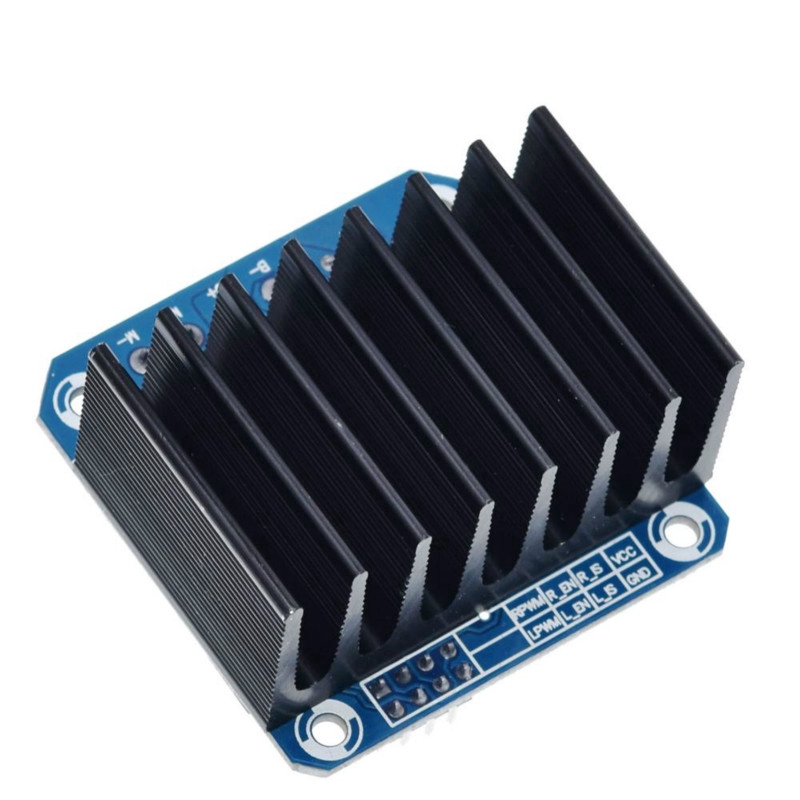

สามารถบัดกรีอ่างความร้อน

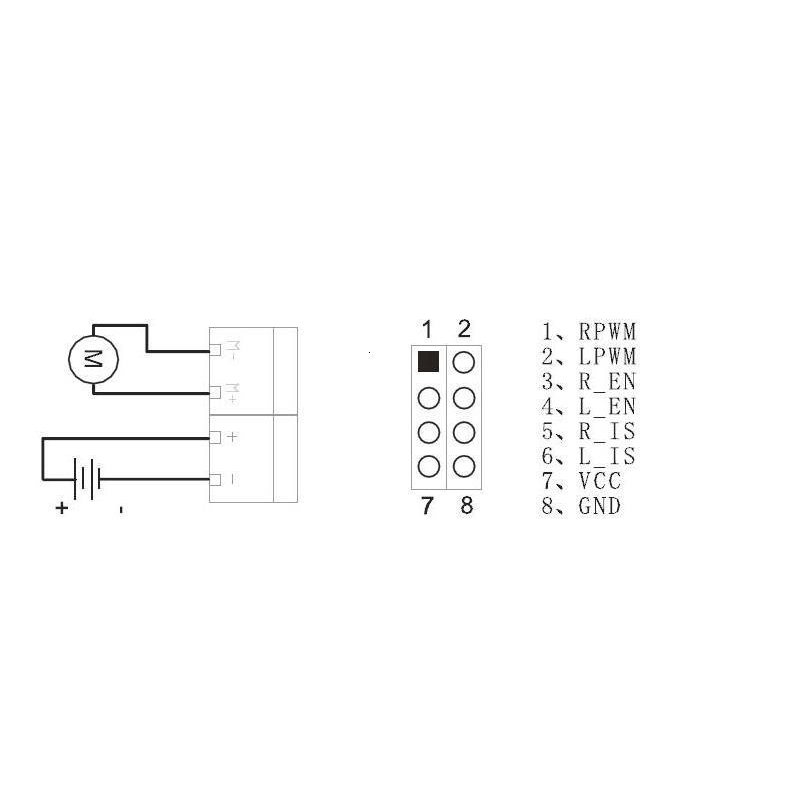

คำจำกัดความ:
1. Rpwm: เลี้ยวขวา PWM
2. Lpwm: เลี้ยวซ้าย PWM
3. R_en: เปิดใช้งานเลี้ยวขวา (ใช้งานสูง)
4. L_en: เปิดใช้งานเลี้ยวซ้าย (ใช้งานสูง)
5. R_is: คำเตือนปัจจุบันเลี้ยวขวา (อาจปล่อยทิ้งไว้)
6. L_is: คำเตือนการเลี้ยวซ้าย (อาจลอยได้)
7. Vcc: (5V)
8. ดีจัง

การเชื่อมต่อ:

วิธีที่ 1:

Vcc: 5V จากไมโครคอนโทรลเลอร์ (MCU)

Gnd: GND จากไมโครคอนโทรลเลอร์ (MCU)

L_pwm: PWM หรือ 5V จากไมโครคอนโทรลเลอร์ (MCU) สำหรับ CCW (CW) เปลี่ยน

R_pwm: PWM หรือ 5V จากไมโครคอนโทรลเลอร์ (MCU) สำหรับ CW (CCW) เปลี่ยน

R_en และ L_EN: 5V จากไมโครคอนโทรลเลอร์ (MCU)

วิธีที่ 2:

Vcc: 5V จากไมโครคอนโทรลเลอร์ (MCU)

Gnd: GND จากไมโครคอนโทรลเลอร์ (MCU)

L_pwm: 5V จากไมโครคอนโทรลเลอร์ (MCU) สำหรับ CCW (CW) เปลี่ยน

R_pwm: 5V จากไมโครคอนโทรลเลอร์ (MCU) สำหรับ CW (CCW) เปลี่ยน

R_en และ L_EN: PWM จากไมโครคอนโทรลเลอร์ (MCU)

เพียงแค่ต้องการสี่บรรทัดจาก MCU ไปยังโมดูลไดรเวอร์ (GND. 5v. Pwm1. Pwm2);
ชิปแยกแหล่งจ่ายไฟ 5V (สามารถแบ่งปันกับ MCU 5V);

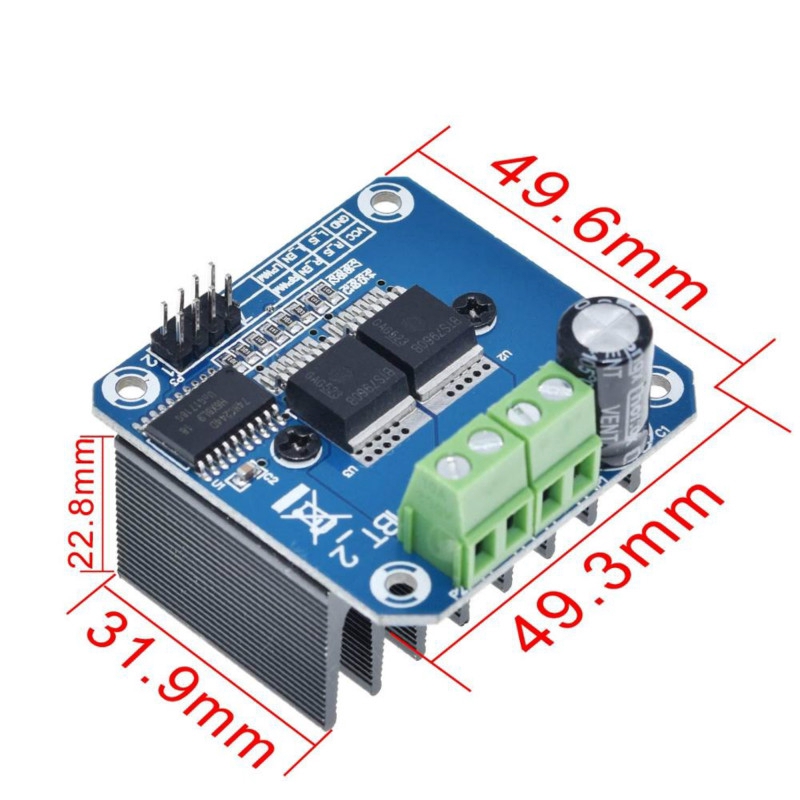

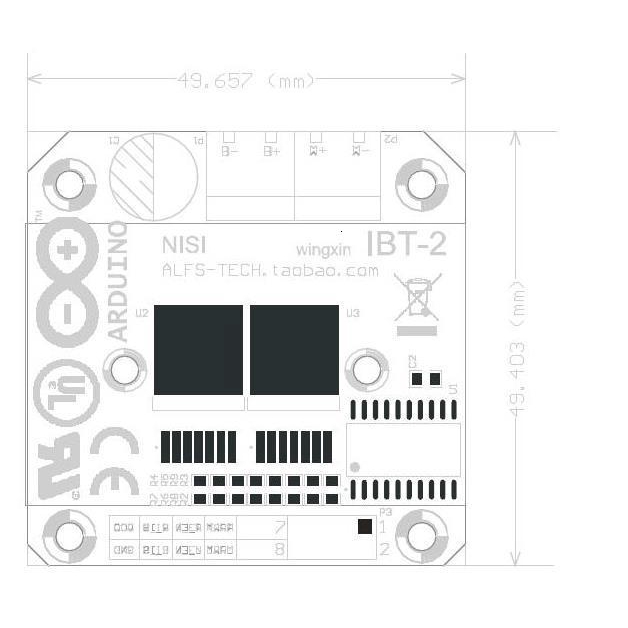

ขนาด: 4x5 X 1.2 ซม.

สามารถย้อนกลับมอเตอร์ไปข้างหน้าความถี่อินพุต PWM สองตัวสูงสุด 25kHZ;
การไหลของความร้อนสองแบบผ่านเอาต์พุตสัญญาณข้อผิดพลาด
ชิปแยกแหล่งจ่ายไฟ 5V (สามารถแชร์กับ MCU 5V) ได้อีกด้วยสามารถใช้แหล่งจ่ายไฟ 5V ออนบอร์ดได้อีกด้วย
แรงดันไฟฟ้า 5.5V ถึง 27V;

แพคเกจรวม:
1 ชิ้น x Double BTS7960 43A H-bridge โมดูลขับเคลื่อนมอเตอร์ขับเคลื่อนรถยนต์อัจฉริยะกำลังสูง
